當前位置：首頁 > 新聞資訊 > 行業(yè)前沿

建筑絕熱用18種保溫材料大全!(圖文)

來源：查看手機網(wǎng)址

掃一掃!

瀏覽：發(fā)布日期：2019-06-22 12:03:45【大中小】

　　第一章無機類材料

　　優(yōu)勢：防火阻燃，變形系數(shù)小，性能穩(wěn)定環(huán)保，施工難度小，成本較低。

　　劣勢：容重較大、致密性和可加工性較差，保溫隔熱性能差。

　　一、發(fā)泡水泥(Foam cement)

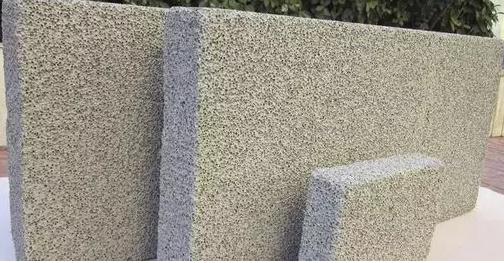

水泥發(fā)泡

　　導熱系數(shù) 0.08-0.28 W/(m·K)

　　干體積密度 300-1600 Kg/m3

　　抗壓強度 0.6-4.5 MPA

　　發(fā)泡水泥又稱保溫混凝土、泡沫混凝土、加氣混凝土、發(fā)泡混凝土。

　　將泡沫與水泥漿均勻混合，然后現(xiàn)澆施工或模具成型，形成的一種含有大量封閉氣孔的保溫材料。

　　屬于氣泡狀絕熱材料。在建筑保溫中有廣泛的應用。

　　二、硅酸鈣制品(CaSiO3)

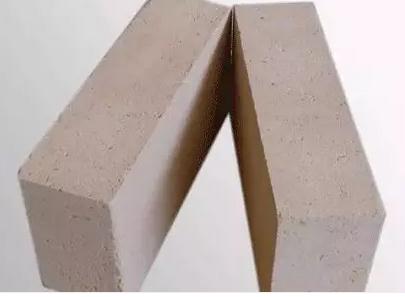

硅酸鈣

　　1、硅藻土保溫磚

　　孔隙率 50%-80%

　　密度 700Kg/m3左右

　　導熱系數(shù) 0.13-0.20W/(m.k)

　　使用溫度 ≤1250℃

　　以硅藻土為主要原料添加一些可燃材料，經(jīng)混合、成型、燒結等制成。主要用于工業(yè)窯爐和其他熱工設備、熱力管道的隔熱。

　　2、硅酸鈣保溫材料

　　密度 140-270kg/m3

　　導熱系數(shù) 0.058-0.075 W/(m·k)

　　使用溫度 ≤1000℃

　　由硅藻土或硅石與石灰等經(jīng)配料拌合、成型及水熱處理等工序制成。主要用于電力、冶金、石化、建筑、船舶等領域的防火隔熱。

　　三、硅酸鋁棉(Al2O3·SiO2)

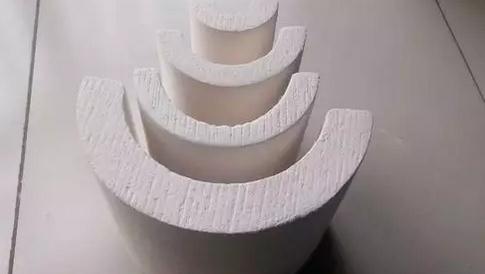

硅酸鋁棉

　　干密度 ≤220kg/m3

　　導熱系數(shù) ≤ 0.07W/(m·k)

　　抗壓強度 ≥100kpa

　　漿體密度 ≤ 1000kg/m3

　　體積收縮率 ≤20.0%

　　使用溫度 >1000℃

　　硅酸鋁又稱為耐火纖維。采用焦寶石、高純氧化鋁、二氧化硅等原料高溫熔化噴制成纖，壓制成型。

　　四、膨脹珍珠巖(expanded perlite)

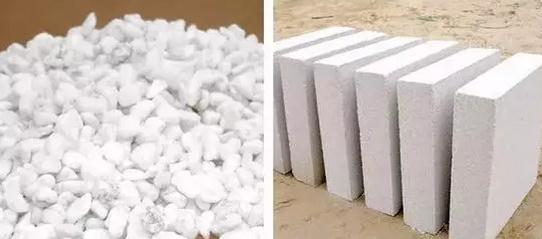

膨脹珍珠巖

　　低溫導熱系數(shù) 0.028～0.038W/(m·K)

　　常溫導熱系數(shù) 0.0245～0.048W/(m·K)

　　高溫導熱系數(shù) 0.058～0.175W/(m·K)

　　最高使用溫度 800℃左右

　　是一種天然酸性玻璃質(zhì)火山熔巖，因在1000～1300℃高溫下，體積膨脹4～30倍，故統(tǒng)稱為膨脹珍珠巖。

　　包括珍珠巖、松脂巖和黑曜巖。作為高效保溫、保冷填充材料，廣泛用于建筑、冶金、石油、機械、輕工、水電、鑄造、醫(yī)藥、食品、農(nóng)林園藝等部門。

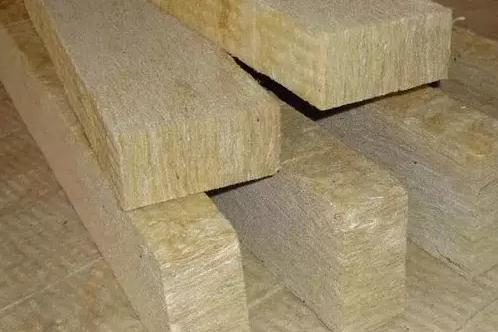

　　五、巖棉(stone wool)

　　導熱系數(shù) 0.030-0.047 W/(m·K)

　　密度 180kg/m3左右

　　壓縮強度　40-100Kpa

　　巖棉起源于夏威夷火山噴發(fā)。其生產(chǎn)過程是模擬火山噴發(fā)這一自然過程。采用玄武巖、白云石等為主要原材料，經(jīng)1450℃以上高溫熔化后，高速離心成纖維，然后固化、切割成不同規(guī)格和用途的巖棉產(chǎn)品。

　　六、礦渣棉(mineral wool)

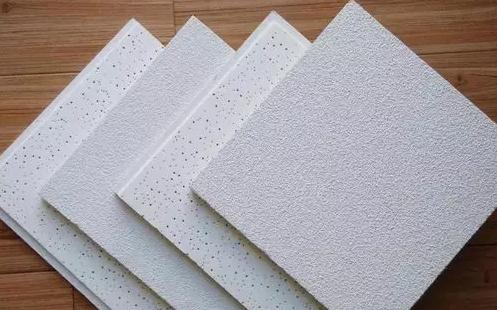

礦渣棉

　　原棉容重 50～100kg/m3

　　氈容重 40～200kg/m3

　　板容重 70～500kg/m3

　　熱導率 0.041～0.07 W/(m·K)

　　由硅酸鹽熔融物制得的棉花狀短纖維，以冶金礦渣或粉煤灰為主要原料者稱礦渣棉。

　　成棉工藝有噴吹法、離心法及離心噴吹法三種。礦棉與粘合劑再經(jīng)成型、干燥、固化等工序可制成各種礦棉制品。

　　七、玻璃棉

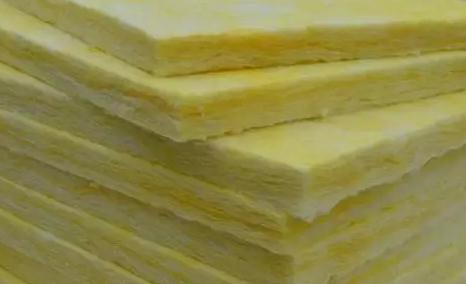

玻璃棉

　　容重 10-120kg/m3

　　導熱系數(shù) 0.042 W/(m·K)左右

　　玻璃棉化學成分屬玻璃類，是一種人造無機纖維。玻璃棉是將熔融玻璃纖維化，形成棉狀的材料。

　　具有成型好、體積密度小、熱導率彽、吸音性好、耐腐蝕、化學性能穩(wěn)定等特點。

　　因有纖維灑落必須隱蔽使用，常用表面處理辦法：貼塑料面紙和表面噴涂。

　　八、泡沫玻璃(foam glass)

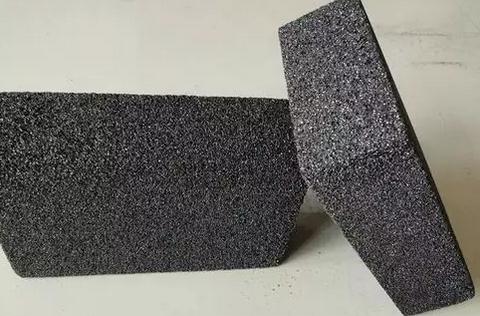

泡沫玻璃

　　密度 160-220kg/m3

　　導熱系數(shù) 0.058W/(m·K)左右

　　氣泡直徑 1-2mm

　　由碎玻璃、發(fā)泡劑、改性添加劑和發(fā)泡促進劑等，經(jīng)粉碎、混合、高溫熔化，發(fā)泡、退火而制成的無機非金屬玻璃材料。

　　吸聲泡沫玻璃為50%以上開孔氣泡，絕熱泡沫玻璃為75%以上的閉孔氣泡。

　　九、?；⒅?span style="display:none">Zw7膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司

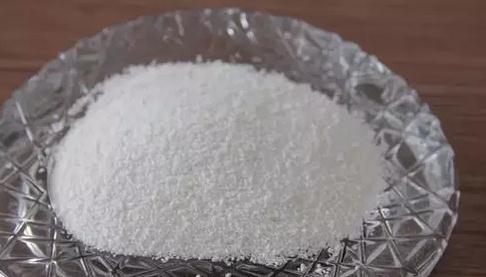

玻化微珠

　　容重輕 80～120kg/m3

　　導熱系數(shù) 0.043-0.070W/(m·K)

　　膨脹?；⒅槭且环N無機玻璃質(zhì)礦物材料，經(jīng)過多級碳化硅電加熱管式生產(chǎn)工藝技術加工而成。

　　呈不規(guī)則球狀體顆粒，內(nèi)部多孔空腔結構，表面?；忾]，光澤平滑。

　　可替代粉煤灰漂珠、玻璃微珠、膨脹珍珠巖、聚苯顆粒等諸多傳統(tǒng)輕質(zhì)骨料在不同制品中的應用。

　　十、發(fā)泡陶瓷

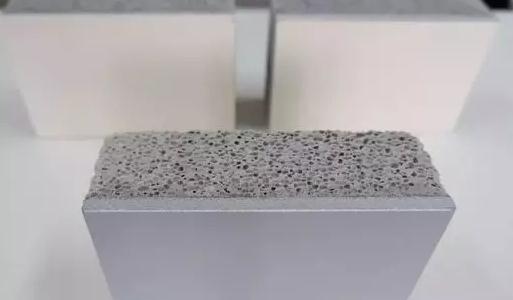

發(fā)泡陶瓷

　　密度 250~280kg/m3

　　導熱系數(shù) 0.08~0.1W/(m·K)

　　以陶土尾礦、陶瓷碎片、河道淤泥等作為主要原料，經(jīng)高溫焙燒而成的閉孔陶瓷材料。

　　熱脹冷縮下不開裂、不變形、不收縮，雙面粉刷無機界面劑后與水泥砂漿拉伸粘接強度即可達到0.2MPa以上。

　　十一、陶瓷纖維(ceramic fiber)

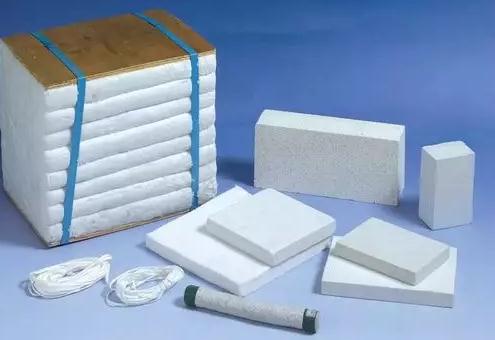

陶瓷纖維

　　纖維直徑 2-5μm

　　普通陶瓷纖維又稱硅酸鋁纖維，一般把陶瓷纖維毯分為兩類，一種是甩絲毯，一種是噴絲毯。

　　陶瓷纖維制品是一種優(yōu)良的耐火材料。具有重量輕、耐高溫、熱容小、保溫絕熱性能良好、高溫絕熱性能良好、無毒性等優(yōu)點。

　　十二、氣凝膠(aerogel)

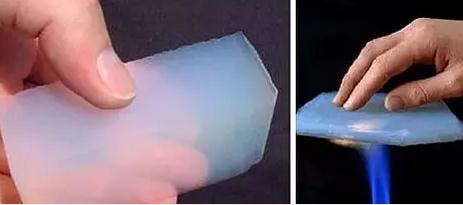

氣凝膠

　　密度 3kg/m3左右

　　熱導率 0.013-0.03W/(m·K)

　　氣凝膠，又稱為干凝膠、固態(tài)煙、藍煙。凝膠脫去大部分溶劑，使液體比固體少得多，或凝膠中充滿的介質(zhì)是氣體，外表呈固體狀，這就是氣凝膠。

　　常見氣凝膠為硅氣凝膠。目前最輕的氣凝膠僅有0.16mg/cm3，比空氣密度略低，世界最輕的固體。

　　十三、真空絕熱板(Vacuum Insulation Panel)

真空絕熱板

　　導熱系數(shù) 0.003W/(m·K)左右

　　真空絕熱板(VIP板)是真空保溫材料中的一種，是由填充芯材與真空保護表層復合而成。是目前世界上最先進的高效保溫材料。

　　VIP主要用于保溫絕熱，如家用冰箱、游艇冰箱、迷你冰箱、車載冰箱、深冷冰柜、電熱水器、自動販賣機、冷凍箱、冷藏集裝箱、建筑墻體保溫和LNG儲運等。

　　第二章有機類材料

　　優(yōu)點：重量輕、可加工性好、致密性高、保溫隔熱效果好。

　　缺點：易燃燒、工程成本較高，難以循環(huán)再利用。

　　一、模塑聚苯乙烯(EPS)

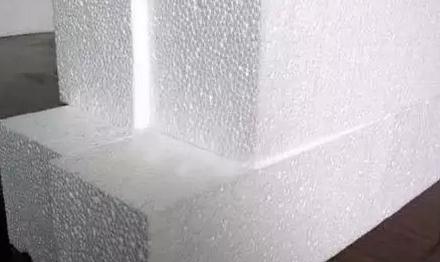

聚苯板

　　密度 15-50kg/m3

　　導熱系數(shù) 0.030-0.045W/(m·K)

　　使用溫度<70℃

　　由含有發(fā)泡劑的可發(fā)性聚苯乙烯珠粒，在模具中加熱成型的硬質(zhì)閉孔結構的泡沫塑料。

　　石墨聚苯板(SEPS)在原來基礎上加入石墨，導熱系數(shù)更低，防火性能更好。

　　真金板運用了高分子防火隔離分倉顆粒技術，提高了防火等級，其他性能基本相同。

　　二、擠塑聚苯乙烯(XPS)

xps

　　導熱系數(shù) 0.026-0.035W/(m·K)

　　強度系數(shù) 150-1000kpa

　　吸水率 <1%

　　密度 15-50kg/m3

　　它是由聚苯乙烯樹脂及其它添加劑經(jīng)擠壓過程制造出的擁有連續(xù)均勻表層及閉孔式蜂窩結構的板材。

　　建筑物屋面保溫、鋼結構屋面、建筑物墻體保溫、建筑物地面保濕、廣場地面、地面凍脹控制、中央空調(diào)通風管道、機場跑道隔熱層、高速鐵路路基等。

　　石墨擠塑板在原來擠塑板的基礎上增加了石墨，可以有效降低導熱系數(shù)和增強防火性。

　　三、聚氨酯(PU)

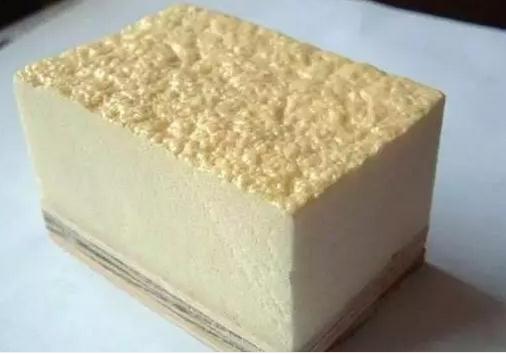

聚氨酯板

　　密度為 35～40kg/m3時

　　導熱系數(shù) 0.018-0.024W/(m·K)

　　抗壓強度 200-300KPA

　　大分子主鏈中含有氨基甲酸酯基的聚合物稱為聚氨基甲酸酯。聚氨酯分為聚酯型聚氨酯和聚醚型聚氨酯兩類。

　　硬質(zhì)聚氨酯保溫大板材可廣泛用于彩鋼夾芯板、中央空調(diào)、建筑墻體材料、冷庫、冷藏室、保溫箱、化工罐體等領域。

　　四、酚醛(Phenolic Foam)

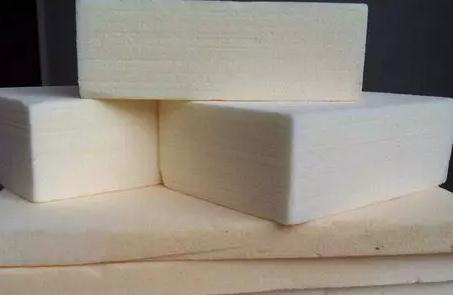

酚醛板

　　導熱系數(shù) 0.023-0.030W/(m·k)

　　容重 30-80Kg/m3

　　酚醛是苯酚和甲醛的發(fā)泡物。改性產(chǎn)品以復合改性酚醛板較為普遍，在酚醛板表面復合界面劑或網(wǎng)格布砂漿。

　　五、海綿橡膠(Rubber)

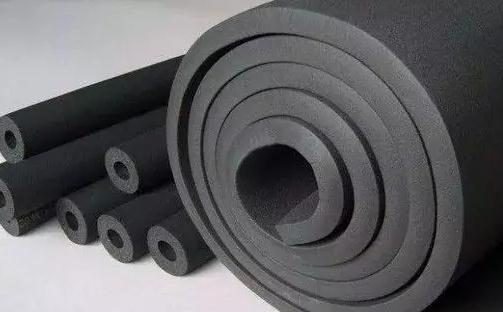

海綿橡膠

　　海綿狀多孔結構的硫化橡膠。有開孔、閉孔、混合孔和微孔之分?？芍瞥绍浵鹉z或硬橡膠制品。

　　廣泛地應用于密封、減震、消音、絕熱、服裝、制鞋、家電、印染、健身器材和離子交換等許多方面。

建筑絕熱用18種保溫材料大全!(圖文) 最新評論:

下一篇：被罰六千萬后，350家預拌混凝土企業(yè)準備罷工！上一篇：北京市住房和城鄉(xiāng)建設委員會關于加強保溫材料檢測管理工作的通知

產(chǎn)品應用

關聯(lián)產(chǎn)品

聚乙烯醇粉末廠家聚乙烯醇粉末

聚乙烯醇粉末廠家聚乙烯醇粉末
德國瓦克乳膠粉可再分散瓦克328乳

德國瓦克乳膠粉可再分散瓦克328乳
聚丙烯纖維實心聚丙烯纖維純聚丙

聚丙烯纖維實心聚丙烯纖維純聚丙
玄武巖纖維玄武巖短切纖維

玄武巖纖維玄武巖短切纖維

防腐保溫	北京防火門	上海亞克力板	建筑結構設計優(yōu)化公司	佛山鋁方通	羥丙基甲基纖維素	皇室啡	無錫物資回收	德國瓦克乳膠粉
高嶺土	云母片

建筑絕熱用18種保溫材料大全!(圖文)

產(chǎn)品應用

關聯(lián)產(chǎn)品

聚乙烯醇粉末廠家聚乙烯醇粉末

德國瓦克乳膠粉可再分散瓦克328乳

聚丙烯纖維實心聚丙烯纖維純聚丙

玄武巖纖維玄武巖短切纖維

最新技術配方

最新技術問題
