熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時(shí)服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉

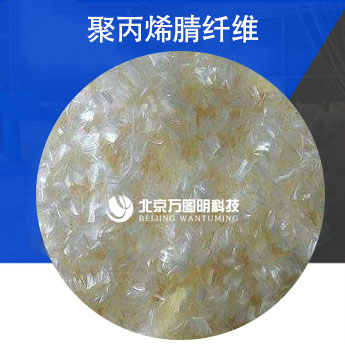

它又稱腈綸纖維，是由100%經(jīng)特殊工藝加工而成的合成纖維。作為混凝土的次要加筋材料，聚丙烯腈纖維可明顯地提高混凝土的韌性及抗沖擊性能，并有效地阻止裂縫的產(chǎn)生和發(fā)展，提高混凝土的抗?jié)B性、抗凍性及耐久性能。另外作為加強(qiáng)瀝青混凝土的產(chǎn)業(yè)用纖維產(chǎn)品，它不僅可以大大改善瀝青路面的粘結(jié)性、高溫穩(wěn)定性，疲勞耐久性，并且具有低溫防裂和防止反射裂縫的性能。有效提高抗拉、抗剪、抗壓及抗沖擊強(qiáng)度。它在混凝土中的巨大作用和使用前景已經(jīng)越來越被工程界所認(rèn)識(shí)和接受。
聚丙烯腈(PoIyacrylonitril)樹脂是60年代由美國(guó)標(biāo)準(zhǔn)油化學(xué)公司開發(fā)生產(chǎn)的一種高阻隔性熱敏性無定形熱塑性塑料，在歐美主要用作瓶子和部分包裝器皿的形態(tài)作包裝材科使用，所謂部分包裝是指一邊敞開的盤、碟、杯、碗一類的包裝形態(tài)。
■ 物理參數(shù)
| 纖維類型 | 束狀單絲 | 密度 | 1.18g/cm3 |
| 當(dāng)量直徑 | 13±3 μm | 長(zhǎng)度 | 6mm 可根據(jù)用戶要求任意切割 |
| 抗拉強(qiáng)度 | ≥800MPa | 彈性模量 | ≥16GPa |
| 斷裂伸長(zhǎng)率 | 9～11% | 抗酸堿性 | 極高 |
| 熔點(diǎn) | ≥220℃ | 色澤 | 淡黃、白 |

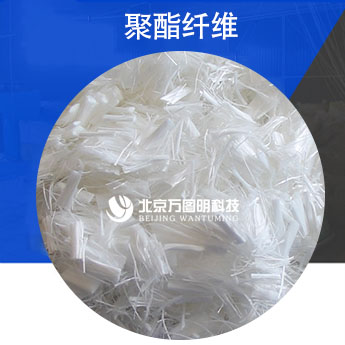

是改性聚酯切片經(jīng)共混、紡絲、抗老化、表面親油性處理、短切等工序制成的。聚酯纖維具有強(qiáng)度模量高、耐熱性及熱穩(wěn)定性好、與瀝青相容性好等優(yōu)良性能。當(dāng)纖維添加量為混合料的0.4%時(shí)，一立方米的瀝青混合料中將包含有幾億根短纖維，它可提高瀝青混凝土的抗拉、抗剪、抗壓、抗沖擊強(qiáng)度，大大改善瀝青路面的性能質(zhì)量，使瀝青混凝土具有高溫穩(wěn)定性、低溫抗裂性、耐疲勞性能、水穩(wěn)定性、抗滑性能強(qiáng)、行車噪音小等優(yōu)點(diǎn)?！【埘ダw維(POLYESTER FIBERS)，俗稱“滌綸”。是由有機(jī)二元酸和二元醇縮聚而成的聚酯經(jīng)紡絲所得的合成纖維，簡(jiǎn)稱PET纖維，于1941年發(fā)明，是當(dāng)前合成纖維的第一大品種?！?span style="display:none">bJy膩?zhàn)幽z粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
聚酯纖維物理性能
| 材質(zhì) | 100%聚酯樹脂 | 直徑 | 16~24μm |
| 相對(duì)密度 | 1.36~1.40g/cm3 | 斷裂強(qiáng)度 | ≥542Mpa |
| 熔點(diǎn) | 約259℃ | 斷裂伸長(zhǎng)率 | 30%~40% |
| 燃點(diǎn) | 約554℃ | 纖維規(guī)格（長(zhǎng)度） | 5、8、10mm |

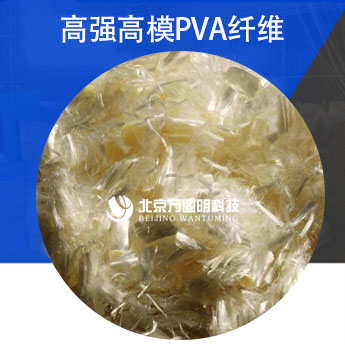

聚乙烯醇高強(qiáng)高模纖維（PVA）
是以聚乙烯醇為主要原料經(jīng)溶解、紡絲、熱定型、切斷、打包制成高強(qiáng)度高模量纖維。高強(qiáng)高模PVA纖維具有很高的抗張強(qiáng)度和模量，由于其耐酸堿、抗老化、耐腐蝕、耐紫外線等性能優(yōu)越，對(duì)人體和環(huán)境無污染無毒害，是替代工業(yè)石棉最理想的材料，被廣泛用于高性能混凝土工程領(lǐng)域和造幣、軍事等特殊領(lǐng)域。
| 維直徑 | 2.0dtex±0.2（15μm+3） |
| 抗拉強(qiáng)度 ≥ | 11cN/dtex（1200MPa） |
| 楊氏模量 ≥ | 290cN/dtex（35GPa） |
| 斷裂伸度 | 6-8% |
| 耐熱水性 ≥ | 98℃ |
| 干熱軟化點(diǎn) ≥ | 216℃ |
| 長(zhǎng)度 | 6（還可根據(jù)用戶要求生產(chǎn)） |

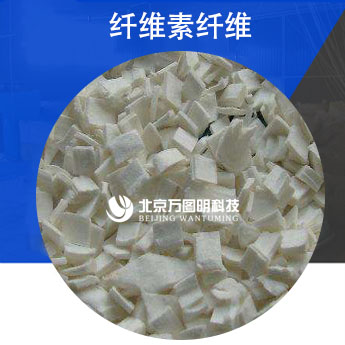

是一種高強(qiáng)力細(xì)旦的短纖維，提取于特種植物之中，具有天然的親水性，在混凝土之中與水泥等水化物有很好的親和性，能與混凝土形成更好的黏結(jié)。由于該纖維超短并具有單絲直徑小的特點(diǎn)，因此在單位體積內(nèi)分布量更大，提高了混凝土的抗裂性能。
纖維素纖維在混凝土中極易分散，分散后的纖維不會(huì)再次團(tuán)聚。摻加纖維素纖維，對(duì)混凝土拌合物的和易性沒有任何影響，一舉解決了聚丙稀纖維減小混凝土坍落度的頑癥，極大方便了用戶對(duì)纖維混凝土的使用。該纖維產(chǎn)品除了能控制混凝土塑性收縮、干縮、溫度變化等因素引起的微裂紋，防止及抑制裂縫的形成及發(fā)展，大大提高混凝土的抗?jié)B性能、抗凍融性能等一般纖維的優(yōu)點(diǎn)外，還具有和水泥親和力強(qiáng)，促進(jìn)水泥水化，減少混凝土泌水等特殊性能，是高性能混凝土的超級(jí)伴侶。
纖維素纖維物理性能
| 比重（g/cm3） | 1.10 | 平均長(zhǎng)度（mm） | 2.1 |
| 標(biāo)稱直徑（μm） | 18 | 比表面積（cm2/g） | 25000 |
| 丹尼爾（g/9000m） | 2.5 | 抗拉強(qiáng)度（Mpa） | 600-900 |
| 纖維間距（μm）（摻量0.9kg/m3） | 660 | 彈性模量（GPa） | 8.5 |
| 每立方混凝土中纖維根數(shù)（億根） （摻量0.9kg/m3） |
14.0 | 親水性 | 好 |

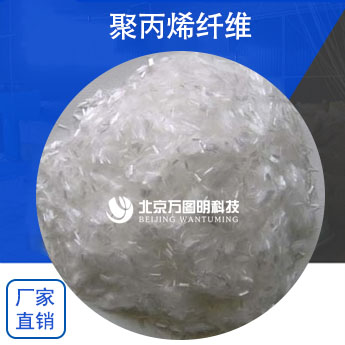

(又稱：杜拉纖維，抗裂纖維，PP纖維，單絲纖維，短纖維等)是采用纖維級(jí)聚丙烯為原料，經(jīng)特殊工藝加工處理而形成的高強(qiáng)度束狀單絲有機(jī)纖維，其固有的耐強(qiáng)酸，耐強(qiáng)堿，弱導(dǎo)熱性，具有極其穩(wěn)定的化學(xué)性能。加入砂漿或混凝土中可有效的控制砂漿、混凝土在初期塑性收縮階段中由溫度變化等因素引起的微裂縫，防止及抑止裂縫的形成及發(fā)展，大大改善混凝土的阻裂抗?jié)B性能，抗沖擊及抗震能力，可以廣泛的使用于地下工程防水，工用建筑工程的屋面、墻體、地坪、水池、地下室，以及道路和橋梁等工程中。是砂漿、混凝土工程抗裂，防滲，耐磨的新型理想材料。針對(duì)國(guó)內(nèi)干粉建材行業(yè)的實(shí)際需求，公司專門組織技術(shù)力量攻關(guān)了纖維表面改性技術(shù)，推出保溫砂漿專用的聚丙烯短纖維，深受廣大客戶好評(píng)!丙綸的生產(chǎn)包括短纖維、長(zhǎng)絲和裂膜纖維等。丙綸膜纖維是將聚丙烯先制成薄膜，然后對(duì)薄膜進(jìn)行拉伸，使它分裂成原纖結(jié)成的網(wǎng)狀而制得的。
■ 物理參數(shù)
| 纖維類型 | 束狀單絲 | 密度 | 0.91g/cm3 |
| 當(dāng)量直徑 | 18～48 μm | 長(zhǎng)度 | 3、6、9、12、15、54mm 可根據(jù)用戶要求任意切割 |
| 抗拉強(qiáng)度 | ≥500MPa | 彈性模量 | ≥3850MPa |
| 斷裂伸長(zhǎng)率 | 10～28% | 抗酸堿性 | 極高 |
| 熔點(diǎn) | 160～180℃ | 燃點(diǎn) | 580℃ |
總結(jié)：
聚乙烯醇pva纖維抗拉強(qiáng)度最高，聚丙烯纖維抗拉強(qiáng)度最低。
歡迎選購北京萬圖明科技有限公司優(yōu)質(zhì)產(chǎn)品
混凝土用各種纖維對(duì)比(圖文) 最新評(píng)論:
熱線：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場(chǎng)村北區(qū)44號(hào)
電話：13520382660
QQ：27642206
掃描打開手機(jī)官網(wǎng)
