熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時(shí)服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
先說說現(xiàn)場(chǎng)情況，具體現(xiàn)場(chǎng)就不說了，大概情況是電廠的幾個(gè)壓縮機(jī)基礎(chǔ)二次灌漿，用了三百多噸，灌漿完成后有的1d出現(xiàn)裂縫，有的3d出現(xiàn)了裂縫。現(xiàn)場(chǎng)是戶外，自然環(huán)境很惡劣，初步估計(jì)是養(yǎng)護(hù)的問題。
上幾張圖片吧，大家看看現(xiàn)場(chǎng)情況。

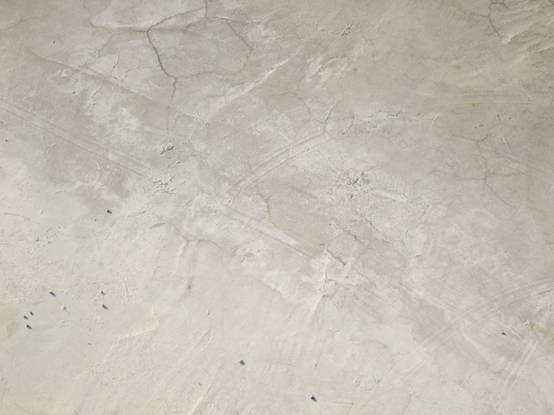

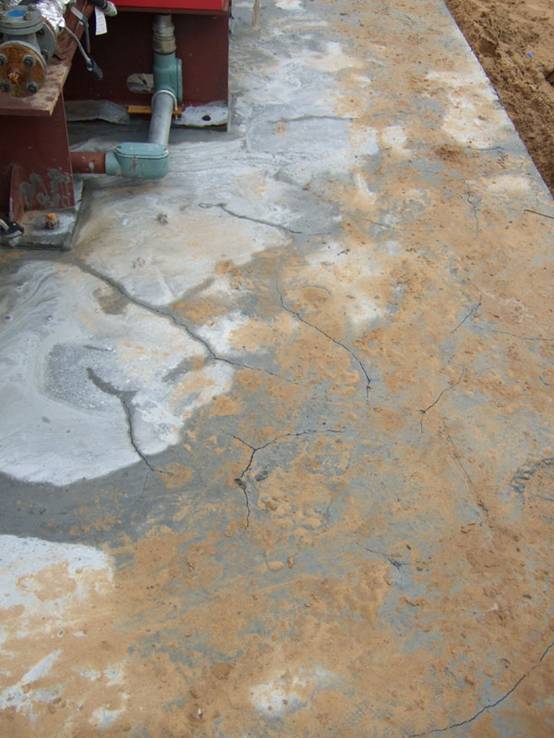

第一張是典型的塑性收縮，呈現(xiàn)無規(guī)律的龜裂，且裂縫很大，寬的甚至超過2mm，不過這還不是最嚴(yán)重的，以前見過最厲害的裂縫，圓珠筆可以伸進(jìn)去。

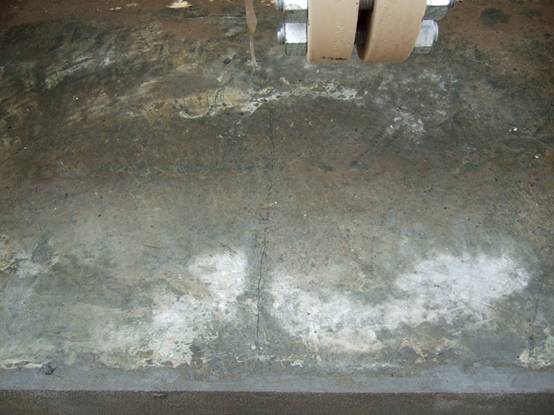

第二張是典型的后期干燥收縮縫，每隔一定距離就會(huì)有一條，且縫與縫之間距離相等。
這樣的情況，技術(shù)人員到了現(xiàn)場(chǎng)就是跟施工和監(jiān)理扯，他們都希望廠家給寫個(gè)說明，就是裂縫的產(chǎn)生跟他們沒關(guān)系，是材料本身的問題，而廠家肯定不能承認(rèn)自己材料有問題。來來回回，說了半天，最后寫個(gè)東西，把問題推到自然條件上，就說條件比較惡劣，然后保證裂縫對(duì)設(shè)備的運(yùn)轉(zhuǎn)不會(huì)有問題。估計(jì)不寫個(gè)東西，扯幾天也不會(huì)放我走。
關(guān)于灌漿料的配方：
希望大家在以后做灌漿料的時(shí)候一定主要不要把主要精力放在強(qiáng)度上，說實(shí)話，強(qiáng)度是灌漿料配方設(shè)計(jì)里最簡(jiǎn)單的。如果有需要，我們可以把1h強(qiáng)度做到40MPa，1d強(qiáng)度可以做到60MPa，28d強(qiáng)度做到100MPa以上，但是實(shí)際上，設(shè)備基礎(chǔ)混凝土強(qiáng)度不會(huì)超過C40，強(qiáng)度做太高了根本沒什么用。
灌漿料的配方設(shè)計(jì)的主要精力應(yīng)該放在膨脹、裂縫、接觸面上。強(qiáng)度再高，假如后期是收縮的，那么灌漿料和設(shè)備基礎(chǔ)的接觸面將很小，甚至沒有接觸，這樣的話很容易出問題。
養(yǎng)護(hù)時(shí)有沒有灑水或者濕養(yǎng)護(hù)啊?
單純的做強(qiáng)度，很好做的，好的配方還是使用方便、使用效果好、質(zhì)量穩(wěn)定，并不能完全看里面的技術(shù)指標(biāo)，指標(biāo)沒有干什么難做的。
種情況主要是本身出現(xiàn)收縮所致，一種原因是工地用水量可能超多;二是，如果是沒有粗骨料而灌漿一次超過150mm;三是初期沒有養(yǎng)護(hù)到位。材料本身早期膨脹率就算達(dá)標(biāo)如果不安規(guī)范施工也容易出現(xiàn)。
這種情況我們也有過，主要是施工不對(duì)造成。不需要震動(dòng)成型，施工人員卻用機(jī)器震動(dòng)，造成水泥漿浮在表面，出現(xiàn)塑性開裂。
塑性收縮那個(gè)肯定是沒養(yǎng)護(hù)，工地在野外，幾乎靠近沙漠了。到了現(xiàn)場(chǎng)，包工頭還不承認(rèn)，非說按照我們的要求養(yǎng)護(hù)了，蓋了草袋還天天澆水。我說你把養(yǎng)護(hù)的草袋拿給我看看，他說昨天還在呢，現(xiàn)在不知道哪里去了……
第二個(gè)裂縫問題不僅僅是養(yǎng)護(hù)的問題了，那個(gè)設(shè)備基礎(chǔ)太長(zhǎng)了，目測(cè)了一下估計(jì)有25m左右，而且是一次灌漿，這種情況即使是高強(qiáng)混凝土，裂縫控制也比較困難，何況是水泥量很高的灌漿料。裂縫情況，我們的經(jīng)驗(yàn)就是南方比北方少，室內(nèi)比室外少;一句話，都是水惹的貨。
，我認(rèn)為有怎么幾點(diǎn)原因：一可能是現(xiàn)場(chǎng)養(yǎng)護(hù)不當(dāng)所致;而是一次澆灌過厚過長(zhǎng)，導(dǎo)致收縮裂紋的產(chǎn)生;三是灌漿料中膨脹源出現(xiàn)問題，可能是生產(chǎn)工作中導(dǎo)致的;四可能是灌漿料本身的級(jí)配出現(xiàn)問題，導(dǎo)致成型后內(nèi)部化學(xué)收縮過大，特別是養(yǎng)護(hù)條件較差的工地;五還有可能跟現(xiàn)場(chǎng)的施工條件，基礎(chǔ)情況，或施工中有隨意無添加物質(zhì)進(jìn)去等都有關(guān)系。一般而言，我們出產(chǎn)灌漿料都把關(guān)的很嚴(yán)，從配料，生產(chǎn)，檢驗(yàn)等都要嚴(yán)格把關(guān)，施工現(xiàn)場(chǎng)還要指導(dǎo)施工，施工前，中，后都要察看，力爭(zhēng)在出現(xiàn)小問題是就盡量解決，吧出現(xiàn)大問題。上面都只能從你所述簡(jiǎn)單給出一些看法，其實(shí)最關(guān)鍵的還是你們廠家和施工方最清楚，雙方坦誠(chéng)交換，才有解決的途徑，現(xiàn)在看上去問題不大，但裂紋一旦形成而繼續(xù)擴(kuò)展，對(duì)設(shè)備的影響還是存在的，當(dāng)然在一段時(shí)間內(nèi)都不會(huì)看到帶來的危害。
我的看法：1.灌漿料的強(qiáng)度比較好做，不用刻意去追求，難點(diǎn)在于前期和后期的膨脹收縮。不光要加前期膨脹劑，后期的膨脹劑也要有一些2.灌漿料的類型決定了一次灌漿厚度，如果太厚則需要分層施工，第二次灌漿時(shí)，前面一層需要做拉毛以增加粘結(jié)強(qiáng)度。我實(shí)際做過的灌漿料一次成型實(shí)際厚度為18cm，室內(nèi)養(yǎng)護(hù)，做了大概一年左右，沒有開裂。3.灌漿料現(xiàn)在有國(guó)標(biāo)，GB50448，大家可以查閱一下，如果沒有，可以與我聯(lián)系，我這里有這個(gè)標(biāo)準(zhǔn)。4.灌漿料的施工問題。工人有的不清楚灌漿料與混凝土的區(qū)別，灌漿料是無需振搗的，需要向施工人員說明。5.灌漿料的養(yǎng)護(hù)問題。灌漿料養(yǎng)護(hù)不好，會(huì)出現(xiàn)表面有裂紋的現(xiàn)象。6.施工環(huán)境的問題。如果施工環(huán)境惡劣的話，是不可以進(jìn)行灌漿料的施工。
我來總結(jié)一下有關(guān)灌漿料有關(guān)開裂問題的原因和解決辦法。1、施工不當(dāng)，加水量過大，導(dǎo)致灌漿料在凝固后水分丟失過多，而留下水分蒸發(fā)的氣孔較多，極易形成裂紋甚至裂縫。2、施工厚度較大，水泥在發(fā)生水化反應(yīng)時(shí)放熱快且不能及時(shí)散發(fā)出去，灌漿料內(nèi)部與外部溫差較大，產(chǎn)生應(yīng)力集中而導(dǎo)致開裂。3、沒有及時(shí)養(yǎng)護(hù)或養(yǎng)護(hù)不當(dāng)，灌漿料表面水分散失較快，導(dǎo)致內(nèi)外凝固不同步，而產(chǎn)生開裂。4、舊混凝土界面沒有做相應(yīng)的處理。灌漿料與混凝土接觸的界面，吸收了灌漿料中的水分，而導(dǎo)致新舊界面粘接強(qiáng)度不夠而開裂。5、舊混凝土原本有裂縫而沒有及時(shí)修補(bǔ)，就立即使用灌漿料，容易導(dǎo)致地下水分(即地氣)延著裂縫傳到灌漿料內(nèi)部，導(dǎo)致濕度不均勻而開裂，6、在沒有完全達(dá)到實(shí)際強(qiáng)度之前，就開始讓機(jī)器工作，導(dǎo)致振動(dòng)開裂。
北京萬圖明科技有限公司長(zhǎng)期專注于工程建筑類功能材料、纖維等的研發(fā)，工程各類水泥基材料系列產(chǎn)品的配方體系的優(yōu)化與升級(jí)、內(nèi)摻助劑的研發(fā)與推廣，堅(jiān)持技術(shù)優(yōu)先、產(chǎn)品與技術(shù)結(jié)合的創(chuàng)新思路。膩?zhàn)幽z粉_可再分散乳膠粉_抹面/抗裂/保溫砂漿膠粉_北京萬圖明科技有限公司,咨詢電話：13520382660
本文出處：m.bbppx.com，如有轉(zhuǎn)載請(qǐng)務(wù)必注明
灌漿料開裂原因分析 最新評(píng)論:
熱線：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場(chǎng)村北區(qū)44號(hào)
電話：13520382660
QQ：27642206
掃描打開手機(jī)官網(wǎng)
